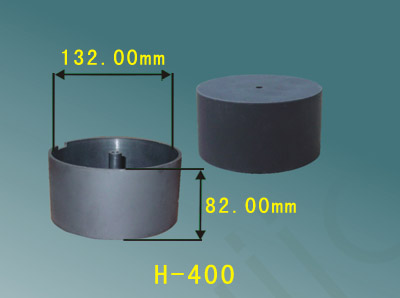

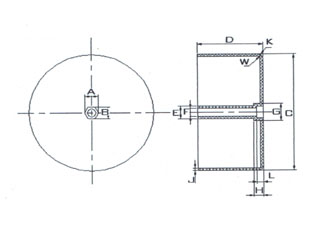

按圖示檢驗主要設計尺寸：H-400
| 圖示代碼 | 設計尺寸 |
| A | 12.50 |
| B | 11.00 |
| C | 132.00 |
| D | 82.00 |
| E | 12.20 |
| F | 6.20 |
| G | 17.00 |
| H | 9.00 |
| J | 3.00 |
| K | R1 |
| L | 6.00 |
● 檢測工具：0.02卡尺或千分尺。
● 按圖示標注代號對照檢驗。
● 平面不允許有臺階，手感光滑無阻。無明顯翹曲。
● 外形無殘缺或破損，色澤正常無異。
● 無金屬雜質或其它雜物，含有金屬、雜物的產(chǎn)品，必須作廢品隔離。
● 無飛邊、毛刺及多余物質。
● 手感有強力彈性，且不脆裂。
● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。
● 熱變形溫度≥100攝氏度，阻燃性能UL94Vo級/0.8—3.2mm。
● 其它結構均應符合變壓器制造工藝為標準。
